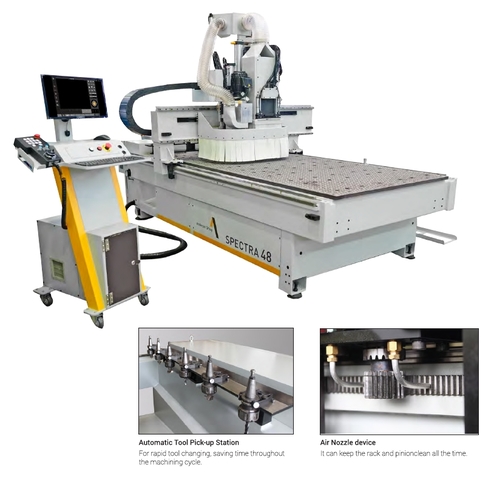

Spectrum CNC Oberfräsmaschine
CNC Portal-Oberflächenfräsmaschine für den professionellen und Industriellen Betrieb. Die Modelle SPECTRUM stehen für kompromisslose Qualität zu einem atraktiven Preis. Stabile Stahlrippenkonstruktion für beste Ergebnisse in der Verarbeitung von technischen Kunstoffen und flächigen Holzwerkstoffen. Die SPECTRUM Modellreihe gilt als kostengünsten Einstieg zur Industriellen Produktion. Die Modellreihe bietet verschiedene standard Baugrössen, startet bei 2’500 x 1’300 mm Tisch als kleinstes Modell.
eckdaten
| SPECTRUM 48 | Tisch: 2'800 x 1'300 mm |
|---|---|
| SPECTRUM 510 | Tisch: 3'100 x 1'550 mm |
| SPECTRUM 512 | Tisch: 3'700 x 1'550 mm |
| Steuerung | FANUC 0-iMF Plus |
| Kompatibel | CAD/ CAM / ISO-Code |
| Frässpindel | HSK-F63, 11kW, luftgekühlt |
| max. Drehzahl | 22'000 1/min. |
| Werkzeugmagazin | 6-fach oder 8-fach Pick-Up |
| Fahrwege X, Y | Tischgrösse + 40 mm je Seite |
| Z-Achse | 200 mm |
| accuracy | +-0.06 mm |
| repeatability | +-0.04 mm |
| F-max. | 60'000 mm/min / Z=12'000 mm/min. |
| Arbeitstisch | Vakuum Nutrastertisch 50x50 |
| Vakuum | 250 qm/h Drehschieberpumpe |
| Splitterschutz | Schutzkabine mitfahrend, klappbar |
| Zutrittschutz | Lichtschranke |

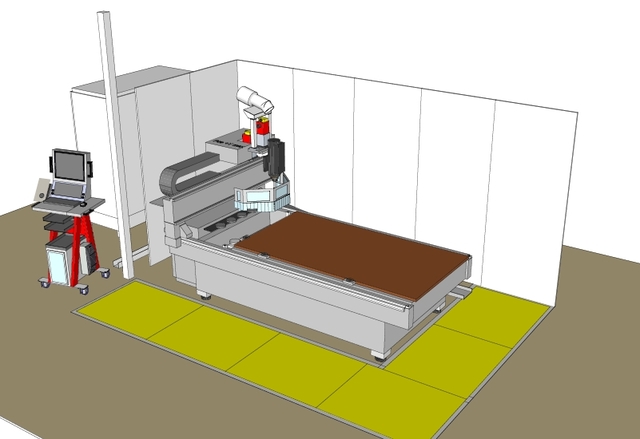

| Floor Area | ab 5'200 x 3'000 x 2'900 mm |
| Gewicht | 2'700 / 3'100 / 3'700 kg |
features
| - | Rollpult Bedienfeld |
|---|---|
| - | Elektroschrank am Maschinenkörper integriert |
| - | automatische Werkzeuglängenmessung |
| - | automatische Werkstückanschläge |
| - | schräg gezahnte Zahnstangenantriebe der X- und Y- Achsen |
| - | Kugelspindeltrieb der Z-Achse |
| - | Statusleuchte für Zustandserkennung |
| - | Staub Abzuganschluss Ø 200 mm |
| - | Staub Abzughaube, höhenverstellbar |
| - | Späne Abblasvorrichtung |
| - | G54-G59 Nullpunkte |
| - | 3D Interpolation |
| - | Hochgeschwindigkeits- Bahnsteuerfunktion AI APC |
| - | DNC Datenverarbeitung für grosse NC Programme |
optionen
| - | Werkzeugmagazin zusätzlicher 8-fach Teller für total 14 oder 16 Werkzeugplätze (Modellabhängig) |
|---|---|
| - | Vertikal Reihenbohrkopf mit 6 Spindeln |
| - | Werkbank- Werkzeug Vormontage |
| - | minimalmengen Schmiersystem |
| - | HSK Werkzeughalter |
| - | Trittschutzmatten Zutrittschutzsystem |
| - | CAD/CAM Software |
eigenschaften
Als Downgrade können die Maschinenmodelle der SPECTRUM Serie, auf Wunsch auch mit SYNTEC Steuerung und einer etwas schwächeren 7.5kW SK-30 Frässpindel ausgerüstet werden.
